Саморегулирующийся греющий кабель Thermopads GDIT SR 20

Саморегулирующийся греющий кабель Thermopads GDIT SR 20

Области применения: с конденсатом, антиобледенительные системы труб, кровель, водостоков.

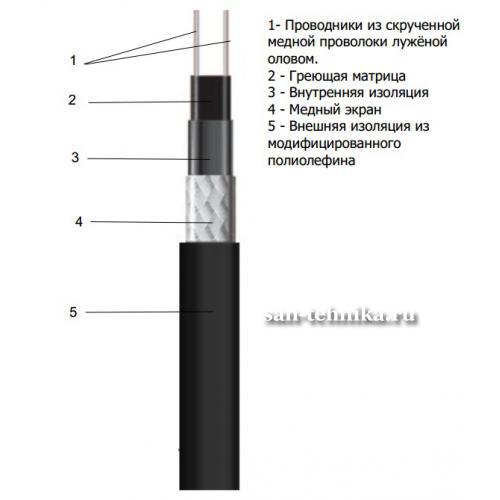

Саморегулирующийся греющий кабель Thermopads типа GDIT-SR - это ленточный электрический нагреватель с параллельными проводниками. Греющая матрица наносится на лужёные оловом медные шины, состоящих из большого количества скрученных проволок. Тепловыделяющим элементом греющего кабеля является сама матрица, меняющая тепловыделение в зависимости от температуры окружающей среды.
Слой термопластичной изоляции, напресованный на тепловыделяющую матрицу, обеспечивают диэлектрическую стойкость, влагоустойчивость, защиту от ударных нагрузок и истирания, а так же защиту от химического воздействия для матрицы. Кабель защищен металлической оплеткой из меди, одновременно обеспечивающей заземление по всей длине кабеля. Внешняя изоляция из модифицированного UV-стабилизированного полиолефина.

Принцип действия:

Параллельные шины обеспечивают напряжение по всей длине греющего кабеля, проводящая матрица представляет собой непрерывный греющий элемент. Подобная конструкция позволяет обрезать кабель в любом месте, исключая появление мертвых и холодных зон. Греющий кабель приобретает свои свойства саморегуляции благодаря свойствам проводящей матрицы. По мере возрастания температуры материала матрицы, в зависимости от температуры окружающей среды и тепловыделения кабеля , количество локальных проводящих связей в матрице уменьшается, автоматически уменьшая тепловыделение. При понижении температуры, количество локальных проводящих связей увеличивается, приводя к увеличению тепловыделения. Это происходит в каждой точке по длине кабеля, таким образом, выходная мощность зависит от условий окружающей среды по длине трубопровода. Способность саморегулирования дает возможность перехлестывать кабель, при этом не образуется горячих точек и зон локального перегрева.

Применение:

Наиболее типичными сферами применения данного продукта являются следующие: системы обогрева кровель и водостоков, защита от замерзания, системы поддержания температур в таких объектах, бытовые трубопроводы, системы противопожарной защиты, системы подачи технических жидкостей, воды, возврата конденсата.

Технические характеристики Thermopads GDIT SR 20:

Тип кабеля: саморегулирующийся
Мощность: 20/36 Вт/м при 10⁰C (воздух/вода)
Максимальная температура рабочая температура: 65⁰С
Максимальная температура без нагрузки: 85⁰С
Максимальная размерность автомата защиты: 16А
Минимальная температура установки: -30⁰С
Минимальный рабочая температура: -30⁰С
Минимальный радиус изгиба: 25 мм
Внешняя изоляция: модифицированный полиолефин
Максимальная длина: 110 м
Эксплуатационное напряжение: 230 В


Стоимость указана за 1 п.м.!

Техническая схема >>
