Двужильные нагревательные секции «Теплолюкс-Elite (ТЛБЭ)»

Теплый пол «Теплолюкс-Elite» – это достаточно мощное электрооборудование, которое устанавливается под верхнее декоративное покрытие пола. «Теплолюкс-Elite» рекомендуется использовать для обогрева кухни, спальни, детской и других помещений, где люди проводят значительную часть времени. .

Назначение:

*обеспечение комфортной температуры поверхности пола;
*основной обогрев помещений (в качестве единственного или дополнительного источника тепла).

Состав комплекта:

*нагревательная секция ТЛБЭ;

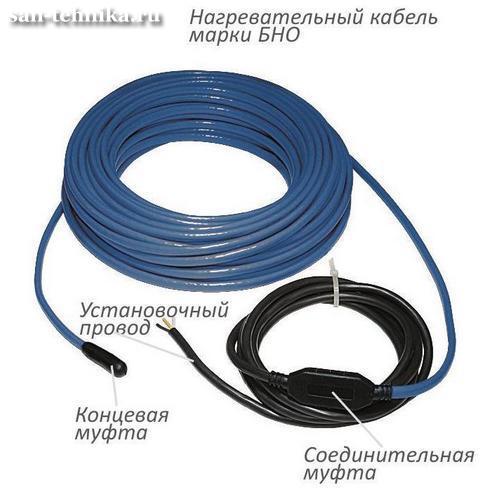

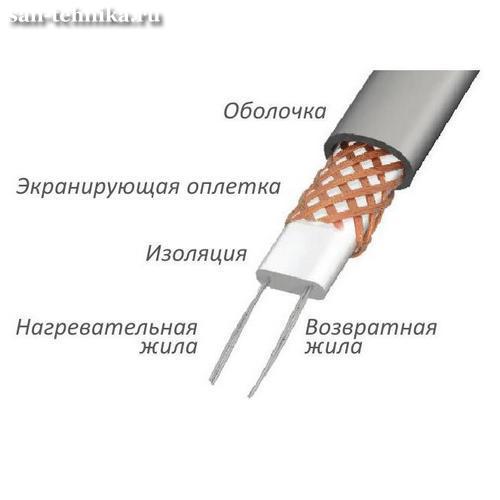

Нагревательная секция ТЛБЭ (Теплолюкс Бинарная Экранированная) состоит из следующих элементов: нагревательный кабель, соединительная муфта, концевая муфта и установочный провод. Нагревательный кабель состоит из токопроводящей нагревательной жилы, соединительной жилы, двухслойной изоляции, экранирующей оплетки для обеспечения безопасности и наружной оболочки для защиты от возможных механических повреждений. В отличие от одножильных секций, двухжильные имеют концевую муфту, в которой соединяются нагревательная и соединительная жилы. На другом конце кабеля с медными установочными проводами соединяются нагревательная, соединительная жилы, а также экранирующая оплетка. Установочные провода соединяют нагревательную секцию с терморегулятором и защитным заземлением. Двужильная конструкция нагревательного кабеля позволяет подавать питание с одного конца секции. Это упрощает ее раскладку и подключение к терморегулятору.

*гофрированная монтажная трубка для установки датчика температуры пола;
*концевая заглушка монтажной трубки для предотвращения затекания в трубку раствора;
*монтажная лента для фиксации нагревательной секции на поверхности;
*инструкция по установке и эксплуатации, паспорт изделия.

Технические характеристики и стоимость комплектов:

Наименование	Длина секции, м	Площадь, кв.м.	Мощность, кВт	Цена, руб.
Комплект "Теплолюкс" 20ТЛБЭ2-5-100	5	0,7-1,0	0,1	1865
Комплект "Теплолюкс" 15ТЛБЭ2-13-190	13	1,3-1,9	0,19	2363
Комплект "Теплолюкс" 15ТЛБЭ2-18-270	18	1,8-2,7	0,27	2627
Комплект "Теплолюкс" 17ТЛБЭ2-21-340	21	2,3-3,4	0,34	3150
Комплект "Теплолюкс" 18ТЛБЭ2-23-420	23	2,8-4,2	0,42	3263
Комплект "Теплолюкс" 20ТЛБЭ2-26-520	26	3,5-5,2	0,52	3764
Комплект "Теплолюкс" 20ТЛБЭ2-32-630	32	4,2-6,3	0,63	4397
Комплект "Теплолюкс" 20ТЛБЭ2-42-800	42	5,3-8,0	0,8	5044
Комплект "Теплолюкс" 20ТЛБЭ2-48-900	48	6,0-9,0	0,9	5663
Комплект "Теплолюкс" 20ТЛБЭ2-63-1200	63	8,0-12,0	1,2	7100
Комплект "Теплолюкс" 20ТЛБЭ2-75-1400	75	9,3-14,0	1,4	8193
Комплект "Теплолюкс" 20ТЛБЭ2-100-2000	100	13,3-20,0	2	11128

Преимущества теплых полов «Теплолюкс»

*экономичное и максимально эффективное использование электроэнергии;
*максимально простой монтаж;
*полное соответствие требованиям российских электросетей;
*широкий выбор мощностей нагревательного кабеля;
*современная терморегулирующая аппаратура;
*длительный срок службы;
*надежный сервис на всей территории РФ.

Дополнительная комплектация:

*Теплоизоляция: укладывается под кабель и позволяет избежать теплопотерь - 115 руб/кв.м.
*Терморегулятор: ТР 115, ТР 715, ТР 725; или система дистанционного управления: ТР 810, ТР 820, ТР 840.

Расчет теплого пола:

1. Определить назначение теплого пола: комфортный (эффект «теплого пола») или основной (единственный источник отопления) обогрев.
2. Рассчитать площадь обогрева (учитывается только свободная площадь без стационарно стоящей мебели и бытовой техники).
3. Рассчитать мощность системы из расчета 110-130 Вт на 1 кв.м. для комфортного обогрева или 130-150 Вт на 1 кв.м. – для основного.
4. Подобрать ближайшую к расчетной мощности секцию (или несколько).
5. Выбрать вид теплоизоляционного материала.
6. Подобрать тип терморегулятора с датчиком пола.
