Комплект теплого пола «Green Box»

«Green Box» представляет собой систему сверхтонкого теплого пола на основе экранированного двухжильного кабеля толщиной 3 мм. Система легко монтируется с удобной пластиковой катушки, не требует устройства стяжки (нагревательный кабель укладывается непосредственно под плитку в плиточный клей), а также может быть уложен под стяжку. «Green Box» идеально подходит для помещений со сложной конфигурацией площади, в которых необходимо «обходить» мебель, сантехнику.

Назначение:

*обеспечение комфортной температуры поверхности пола;
*основной обогрев помещений (в качестве единственного или дополнительного источника тепла).

Состав комплекта:

*кабельная нагревательная секция на катушке;

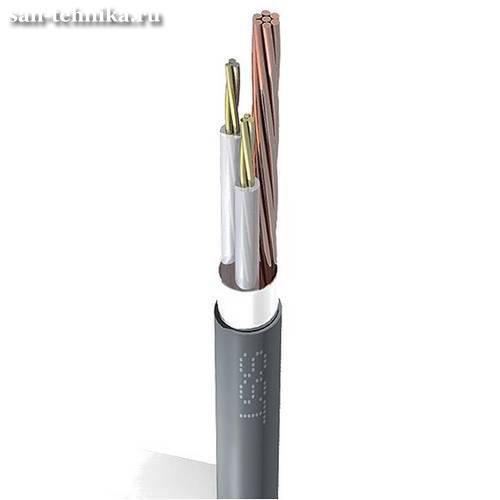

- сплошная фольгированная экранирующая оболочка дает 100% гарантию электробезопасности и отсутствия электромагнитного излучения; - миниатюрный диаметр кабеля (всего 3 мм) позволяет устанавливать нагревательную секцию в слой плиточного клея без устройства стяжки; - надежная защита нагревательной жилы обеспечивается за счет нескольких слоев изоляции; - дополнительную защиту от перегрева обеспечивает теплостойкая сверхнадежная фторопластовая изоляция, которая выдерживает температуру до +180°С; - двужильная конструкция удобна для подключение к сети.

*монтажная лента для фиксации кабеля на поверхности;
*инструкция по установке и эксплуатации, паспорт изделия.

Технические характеристики и стоимость комплектов:

Наименование	Площадь, кв.м.	Мощность, кВт	Цена, руб.
GreenBox GB-150	0,9-1,2	0,14	1289
GreenBox GB-200	1,4-1,7	0,21	1720
GreenBox GB-500	2,9-3,9	0,49	3526
GreenBox GB-1000	6,7-7,9	0,98	6192

Преимущества тонких теплых полов «Green Box»

*легкий монтаж с удобной пластиковой катушки;
*не требует устройства стяжки, нагревательный кабель укладывается непосредственно под плитку в плиточный клей;
*надежная защита от воздействия электромагнитного излучения;
*малая энергоемкость;
*экологичность и соответствие международным санитарным нормам.

Дополнительная комплектация:

*Комплект «Orange Box»

Расчет теплого пола:

*Удельная мощность нагревательной секции должна составлять:

- не менее 110–120 Вт на кв. м. свободной площади, когда система Green Box устанавливается как дополнительная (комфортная) система отопления; - 130–150 Вт на кв. метр, когда Green Box используется в качестве основной системы отопления.

*Если Green Box используется как основное отопление, площадь, на которой уложена нагревательная секция, должна составлять не менее 70% от общей площади обогреваемого помещения.

Таблица площадей и комплектов Green Box

Обогреваемая площадь∗, м2	Схема включения	Общая мощность, Вт	Максимальный ток, А	Шаг раскладки, см
0,9–1,2	GB150	140	0,64	8,0–11,0
1,3–1,8	GB200	210	0,95	7,5-11,0
1,8-2,3	GB150+GB150	280	1,27	8,0-10,5
2,2-2,9	GB150+GB200	350	1,6	8,0-10,5
2,7-3,5	GB200+GB200	420	1,98	8,0-10,5
3,1-4,0	GB500	490	2,23	8,5-11,5
3,5-4,5	GB150+GB200+GB200	560	2,55	8,0-10,0
4,0-5,0	GB150+GB500	630	2,86	8,5-11,0
4,5-5,5	GB200+GB500	700	3,18	8,5-10,5
5,0-6,4	GB150+GB150+GB500	770	3,5	8,5-11,5
6,2-8,0	GB1000	980	4,45	8,0-10,0
7,0-9,3	GB150+GB1000	1120	5,09	7,5-10,5
8,5-11,0	GB150+GB200+GB1000	1330	6,05	8,0-10,5
9,5-12,0	GB500+GB1000	1470	6,68	8,0-10,5
10,5-13,0	GB150+GB500+GB1000	1610	7,32	8,5-10,5
10,5-14,0	GB200+GB500+GB1000	1680	7,64	8,0-11,0
12,5-16,0	GB1000+GB1000	1960	8,91	8,0-10,0
13,5-17,5	GB150+GB1000+GB1000	2100	9,54	8,0-10,5
14,0-18,0	GB200+GB1000+GB1000	2170	9,86	8,0-10,5
15,5-20,0	GB500+GB1000+GB1000	2450	11,14	8,0-10,5
19,5-24,5	GB1000+GB1000+GB1000	2940	13,36	8,0-10,5

^∗Площадь раскладки кабеля, без учета отступа от стен и мебели, а также от других отопительных приборов.
